虹潤NHR-M36智能數學運算器
雙通道。直流電壓、電流、熱電阻、熱電偶、毫伏輸入。模擬量、RS485、繼電器接點信號輸出。輸入-電源、輸出-電源磁隔離 輸入-輸出光電隔離。傳輸精度（20℃）：0.2%FS。模塊化設計，體積小，功耗
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
 |  雙通道。 直流電壓、電流、熱電阻、熱電偶、毫伏輸入。 模擬量、RS485、繼電器接點信號輸出。 輸入-電源、輸出-電源磁隔離輸入-輸出光電隔離。 傳輸精度（20℃）：0.2%FS。 模塊化設計，體積小，功耗低。 全智能，數字化，可編程。 插拔式端子，便于安裝、維護。 標準的35mmDIN導軌卡式安裝。 |
概述
將輸入信號進行數學運算(加減，乘除)后，轉換為隔離的模擬量信號輸出，經過隔離傳送，轉換成所需的信號給其它儀表?？梢耘c單元組合儀表及DCS、PLC等系統配套使用，給予現場儀表信號隔離、信號轉換、信號分配、信號處理等，從而提高工業生產過程自動控制系統的抗干擾能力，保證系統的穩定性和可靠性?？蓭б壕э@示，通過紅外輕觸按鍵切換顯示不同通道的參數，顯示實時測量值、理論輸出 值、單位及通道號。

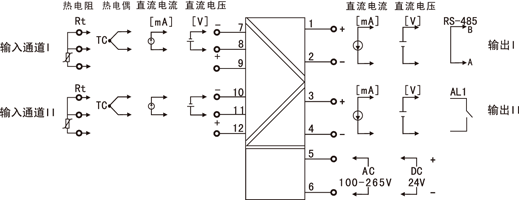

接線圖

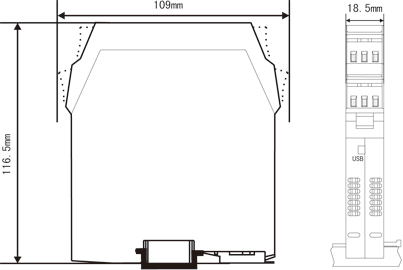

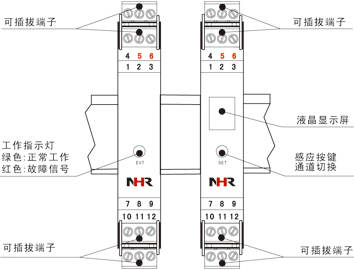

結構外型圖
|
技術參數
| 輸入 | |
| 輸入信號 | 直流電壓、電流、熱電阻、熱電偶、毫伏(訂貨時確定或配置編程器自行編程) |
| 輸入阻抗 | 電流阻抗≤100Ω，電壓阻抗≥250KΩ |
| 最大輸入電流/電壓 | ≤30mA/≤10.5V |
| 輸出 | |
| 輸出信號 | 4-20mA，0-10mA，0-20mA，1-5V，0-5V、0-10V |
| 輸出負載 | 4-20mA、0-10mA、0-20mA負載電阻RL≤500Ω； 1-5V、0-5V負載電阻RL≥250KΩ；0-10V負載電阻RL≥500KΩ (需要更高負載能力時，請?jiān)谟嗀洉r(shí)說明) |
| 報警輸出 | 繼電器，容量：DC30V/2A，AC125V/0.6A |
| RS485通訊 | MODBUS-RTU協議，RS485傳輸距離≤1000米，信號傳輸率≤9.6kbps。 |
| 電源 | |
| 工作電壓 | DC24V(±10%)，AC100-265V 50/60Hz |
| 功耗 | DC24V，單路輸出功耗：≤1.7W，雙路輸出功耗：≤2.2W， AC100-265V，單路輸出功耗：≤2.5W，雙路輸出功耗：≤3W |
| 其它參數 | |
| 絕緣電阻 (輸入/輸出/電源之間) | ≥100MΩ（500VDC時） |
| 絕緣強度 (輸入/輸出/電源之間) | 1500Vrms (1 min，無火花) |
| 工作溫度 | 0～50℃（無凝露、無結冰） |
| 相對濕度 | 25%～85%RH |
| 保存溫度 | -10～60℃（無凝露、無結冰） |
| 溫度漂移 | 0.0075%FS/℃ |
| 安裝方式 | 35mmDIN導軌安裝 |
| 安裝尺寸 | 18.5*109*116.5mm(寬*高*深) |
| 測量精度 | 0.2%FS |
| 響應時間 | ≤1S |
| 重量 | 約140克 |
| 電磁兼容性 | 符合GB/T18268工業設備應用要求（IEC 61326-1） |
| 適用現場設備 | 直流電壓/電流源、二三線制熱電阻、熱電偶、毫伏信號傳感器 |
儀表選型
| 7 | 8 | 9 | 10 | 11 | 12 | 13 | |||||||||||||
| M3 系列智能數學運算器 NHR-M36 | - | □ | - | □ | - | □ | / | □ | - | □ | / | □ | - | □ | |||||
| 位 | 規格 | 注釋 | | | | | | | | | ↓ □ | | | | | | | | | | | | ↓ □ |
| | | | | | | | | | | | ↓ □ | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | ↓ □ |
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | ↓ □ | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | ↓ A D | ||||||||
| 7 | <顯示方式> | ||||||||||||||||||
| 無顯示 | |||||||||||||||||||
| 液晶顯示 | |||||||||||||||||||
| 8 | <運算功能> | ||||||||||||||||||
| A：加法運算 B：減法運算 | |||||||||||||||||||
| C：乘法運算 D：除法運算 | |||||||||||||||||||
| 9/10 | <輸入> | ||||||||||||||||||
| 通道I/通道II(從列表中選擇代碼) | |||||||||||||||||||
| 代碼 | 類型 | ||||||||||||||||||
| 00 | 熱電偶B（400～1800℃） | ||||||||||||||||||
| 01 | 熱電偶S（0～1600℃） | ||||||||||||||||||
| 02 | 熱電偶K（0～1300℃） | ||||||||||||||||||
| 03 | 熱電偶E（0～1000℃） | ||||||||||||||||||
| 04 | 熱電偶T（-200.0～400.0℃） | ||||||||||||||||||
| 05 | 熱電偶J（0～1200℃） | ||||||||||||||||||
| 06 | 熱電偶R（0～1600℃） | ||||||||||||||||||
| 07 | 熱電偶N（0～1300℃） | ||||||||||||||||||
| 08 | 熱電偶F2（700～2000℃）(不可切換) | ||||||||||||||||||
| 09 | 熱電偶Wre3-25（0～2300℃） | ||||||||||||||||||
| 10 | 熱電偶Wre5-26（0～2300℃）(不可切換) | ||||||||||||||||||
| 11 | 熱電阻Cu50（-50.0～150.0℃） | ||||||||||||||||||
| 12 | 熱電阻Cu53(-50.0～150.0℃）(不可切換) | ||||||||||||||||||
| 13 | 熱電阻Cu100(-50.0～150.0℃) | ||||||||||||||||||
| 14 | 熱電阻Pt100（-200.0～650.0℃） | ||||||||||||||||||
| 15 | 熱電阻BA1（-200.0～600.0℃） | ||||||||||||||||||
| 16 | 熱電阻BA2（-200.0～600.0℃） | ||||||||||||||||||
| 17 | 0～400Ω線性電阻 | ||||||||||||||||||
| 18 | 0-350Ω遠傳電阻 全量程(不可切換) | ||||||||||||||||||
| 19 | 30-350Ω遠傳電阻 全量程 | ||||||||||||||||||
| 20 | 0-20mV | ||||||||||||||||||
| 21 | 0-40mV(不可切換) | ||||||||||||||||||
| 22 | 0-100mV | ||||||||||||||||||
| 23 | -20-20mV(不可切換) | ||||||||||||||||||
| 24 | -100-100mV(不可切換) | ||||||||||||||||||
| 25 | 0-20mA | ||||||||||||||||||
| 26 | 0-10mA | ||||||||||||||||||
| 27 | 4-20mA | ||||||||||||||||||
| 28 | 0-5V | ||||||||||||||||||
| 29 | 1-5V | ||||||||||||||||||
| 30 | -5-5V | ||||||||||||||||||
| 31 | 0-10V(不可切換) | ||||||||||||||||||
| 32 | 0-10mA開方 | ||||||||||||||||||
| 33 | 4-20mA開方 | ||||||||||||||||||
| 34 | 0-5V開方 | ||||||||||||||||||
| 35 | 1-5V開方 | ||||||||||||||||||
| 11/12 | <輸出> | ||||||||||||||||||
| 輸出I/輸出II(從列表中選擇代碼) | |||||||||||||||||||
| 代碼 | 類型 | 代碼 | 類型 | ||||||||||||||||
| X | 無輸出 | 4 | 0-20mA | ||||||||||||||||
| 0 | 4-20mA | 5 | 0-10V(不可切換) | ||||||||||||||||
| 1 | 1-5V | K1 | 繼電器接點(僅限于輸出II） | ||||||||||||||||
| 2 | 0-10mA | D1 | RS485通迅(僅限于輸出I) | ||||||||||||||||
| 3 | 0-5V | (Modbus RTU) | |||||||||||||||||
| 13 | <電源> | ||||||||||||||||||
| AC100-265V，50/60Hz | |||||||||||||||||||
| DC24V（±10%） | |||||||||||||||||||
型號舉例：NHR-M36-X-A-28/28-3/3-A(0-5V/0～1000)
三端子智能加法運算器不帶液晶顯示，雙路輸入信號為0-5V，雙路輸出信號為0-5V，供電電源為AC100-265V輸入量程范圍為0～1000。
備注：訂貨時請?jiān)谶x型后標注輸入量程范圍；特殊功能可訂制。
