虹潤NHR-M37系列隔離通訊轉換器
RS232輸入。RS485輸出。通訊速度自適應(無需跳線選擇)。在一個RS485網絡中無中繼器，最多接256個模塊。在一個RS485網絡中用中繼器，最多接2048個模塊。支持多種傳輸速率和數據格式。
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
 |  RS232輸入。 RS485輸出。 通訊速度自適應(無需跳線選擇)。 在一個RS485網絡中無中繼器，最多接256個模塊。 在一個RS485網絡中用中繼器，最多接2048個模塊。 支持多種傳輸速率和數據格式。 輸入-輸出光電隔離。 模塊化設計，體積小，功耗低。 插拔式端子，便于安裝、維護。 標準的35mmDIN導軌卡式安裝。 |
概述
將RS232信號轉換成RS485信號，用于可編程控制器(簡稱PLC)、DCS、PCS、計算機等控制、數據采集、報警系統的開關量輸入擴展。
接線圖
| 輸入 | 名稱 | 端子號說明 | |
| 輸入端 | 1 | TX | 發送數據SOUT（TXD） |
| 2 | RX | 接收數據SIN（RXD） | |
| 3 | 0V | 信號地GND | |
| 電源 | 5 | VCC | 電源10～30VDC輸入 |
| 6 | GND | 接地 | |
| 輸出端 | 7 | A+ | RS485（A+） |
| 8 | B- | RS485（B-） | |

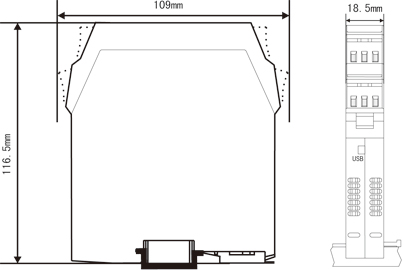

結構外型圖
技術參數
| 輸入 | |
| 輸入信號 | RS232標準協議 |
| 輸出 | |
| 輸出信號 | RS485標準協議 |
| 電源 | |
| 電源 | +10～+30VDC |
| 功耗 | 2.0W |
| 其它參數 | |
| 隔離電壓 | 3000VDC，隔離在RS232旁邊 |
| 速率 | 自動轉換波特率300～115，200bps |
| 隔離端 | RS232或RS485 |
| 通信距離 | 2.1Km/9600bps，2.7Km/4800bps，3.6Km/2400bps |
| 工作溫度 | 0～50℃（無凝露、無結冰） |
| 相對濕度 | 25%～85%RH |
| 保存溫度 | -10～60℃（無凝露、無結冰） |
| 安裝方式 | 35mmDIN導軌安裝 |
| 安裝尺寸 | 18.5*109*116.5mm(寬*高*深) |
| 重量 | 約140克 |
| 電磁兼容性 | 符合GB/T18268工業設備應用要求（IEC 61326-1） |
儀表選型
| 7 | 8 | ||||||||
| M3系列隔離通訊轉換器 NHR-M37 | - | □ | - | □ | |||||
| 位 | 規格 | 注釋 | | | | | | | | | | ↓ □ | |||||
| 7 | <輸入> | ||||||||
| RS232通訊 | |||||||||
| 8 | <輸出類型> | ||||||||
| （從列表中選擇代碼） | |||||||||
| 代碼 | 類型 | ||||||||
| D1 | RS485通訊 | ||||||||
型號舉例：NHR-M37-D2-D1
三端子隔離通訊轉換器，RS232輸入，RS485輸出。
