鎧裝熱電偶

WR口K系列鎧裝熱電偶是本公司精心設計制造的一代系列產品，本系列產品符合國際電工委員會（IEC）標準，技術性能可替代同類進口產品。

電話：021-69028098
傳真：021-69028066
郵箱：shkhyb@163.com

Description

概述
　　WR口K系列鎧裝熱電偶是本公司精心設計制造的新一代系列產品，本系列產品符合國際電工委員會（IEC）標準，技術性能可替代同類進口產品。廣泛用于航空、原子能、石油、化工冶金、電力、機械等現代化設備和離科技領域，也適合于進口成套設備的維修更換或輸出項目的成套配套以及技術改造項目的配套。

　　本公司生產的系列產品規格齊全.質，可盒，并熱忱為用戶服務。

　　鎧裝熱電偶與一般工業熱電偶一樣，與顯示儀表等配套.在一定的使用范圍內對氣體、液體介質或固體表面溫度進行自動檢測或自動調節。
鎧裝熱電偶的構造

　　由于鎧裝熱電偶的使用要求不同.其外形也往往存在很大差異.但是它們的基本結構大致相同.通常由鎧裝熱電偶元件。安裝固定裝置和接線盆等主要部件組成。

　　1,鎧裝熱電偶元件:它是由金屬套管，絕緣材料(一般為氧化鎂粉)和熱電偶線三者組合而成的堅實體。按測量端的結構形式。一般可分為絕緣型、接殼型、露端型和分離式絕緣型供用戶選用.如果用戶沒有指明測量端的絡構形式.則提供絕緣型或接殼形。
　　2、安裝固定裝置，其結構形式可分為:無固定裝置，固定卡套螺紋、可動卡套螺紋，固定卡套法蘭，可動卡套法蘭和外保護管式等。
　　3、接線方式:其結構可分為，瓷接線板、簡易式，同徑保護帽式.防濺接錢盒式、防水接錢盒式。隔爆接線盒式、插座式、彈簧壓著式、手柄式、帶補償導線等。

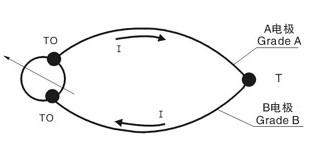

　　鎧裝熱電偶的工作原理與一般工業熱電偶一樣，基于Seeback（塞貝克）效應，即：如果由兩種不同成分的均質導體（熱電極）組成閉合回路，當兩端存在溫度梯度時，回路中就有電流通過，那未兩端之間就存在Seeback電勢-熱電勢（如下圖所示）

特點：
　　1、測量范圍大：本系列鎧裝熱電偶規格范圍大，品種規格齊全適用于各種測量組合，在-200℃~+1600℃溫度范圍內均能使用
　　2、反應速度快；與裝配式熱電偶相比，因為外徑小熱容量少，故微小的溫度變化也能迅速反應，尤其是微細鎧裝熱電偶更為明顯。
　　3、安裝使用方便：鎧裝熱電偶材料可在其外徑5倍的圓柱體上繞5圈并可在多處位置彎曲。
　　4、使用壽命長：裝配式熱電偶易引起熱電勢惡化，斷線等事故，而WR□K系列鎧裝熱電偶用氧化鎂絕緣，氣密性好、致密性好、致密度高，壽命高。
　　5、機械強度，耐壓性能好：在有強烈震動，低溫，高溫，腐蝕性等惡劣條件下均能安全使用。鎧裝熱電偶最高可承受3*103Kpa/cm2的壓力
　　6、鎧裝熱電偶外徑尺寸范圍：鎧裝熱電偶外徑可提供Φ0.25~8Φmm,特殊要求的可以提供Φ12mm的產品
　　7、鎧裝熱電偶的最大長度：鎧裝熱電偶的最大長度可達500m。
　　8、鎧裝熱電偶芯數：可提供單支芯（2芯），雙支芯（4芯）和三支芯（6芯）的各類鎧裝熱電偶

鎧裝熱電偶的應用：

　　1）鋼鐵和非鋼鐵工業：鼓風爐、轉爐、均熱爐、退火爐、電子爐、真空感應爐、連續澆鑄筒、熱處理器、壓榨機等。

　　2）電力和氣體過程控制工業：過熱器、交流換熱器、鍋爐、冷水處理器、輸入輸出帶、渦輪、金屬軸承、氣體發生器、LPG、LNG等。

　　3）電力和電子業：發動機、轉換和發生裝置、半導體、IC、LSI、光電管等的過程溫度控制。

　　4）玻璃陶瓷工業：轉窯，隧道窯和其它各種玻璃、陶瓷、磚、流體預熱器、加熱窯等。

　　5）化學和石化工業：各種氣體液體反應；注塑成型；裂化和矯正塔；合成紡織；制藥等。

　　6）核能反應堆：反應器，水、氣體、燃料冷卻處理。

　　7）造船工業：LNG和LPG的表面溫度，交流換熱器，柴油機等。

　　8）飛機航空航天業：引擎排氣

　　9）紡織食品業：纖維注射器、電鍍和滾動加熱器、染色、糖精制、肉類加工、面包、糖果、釀酒等過程的溫度控制。

　　10）其他:等離子弧、電子束、激光、單晶體生長和其他物理特性方面的實驗室研究。

鎧裝熱電偶熱電極構成材料

代碼	+極	-極
NK	鎳鉻硅	鎳硅
KK	鎳鉻	鎳硅（鋁）
EK	鎳鉻	銅鎳（康銅）
JK	鐵	銅鎳（康銅）
TK	銅	銅鎳（康銅）
SK	鉑銠10	鉑
RK	鉑銠13	鉑
BK	鉑銠30	鉑銠3

熱響應時間

套管直徑（Φmm）	接殼式（S）	絕緣式(S）
2.0	0.4	0.5
3.0	0.6	1.2
4.0	0.8	2.5
5.0	1.2	4.0
6.0	2.0	6.0
8.0	4.0	8.0

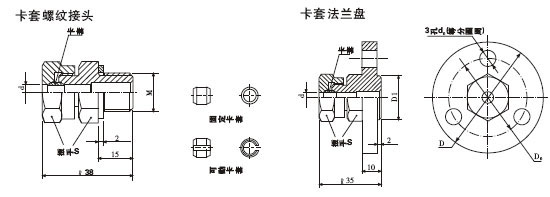

安裝固定形式

代號和尺寸	鎧裝偶外徑
代號和尺寸	Φ8、Φ6、Φ5	Φ4、Φ3、Φ2
M	M16×1.5	M12×1.5
S	22	19
D	Φ60	Φ50
Do	Φ42	Φ36
D1	Φ24	Φ20
S	Φ22	Φ19
do	Φ9	Φ7

測溫范圍及允差

型號	分度號	允許誤差與偶材等級
		I級		II級
		允差值	測溫范圍℃	允差值	測溫范圍℃
WRNK	K	±1.5℃	-40～+375	±2.5℃	-40～+333
WRNK	K	±0.004│t│	375～1000	±0.0075│t│	333～1200
WRMK	N	±1.5℃	-40～+375	±2.5℃	-40～+333
WRMK	N	±0.004│t│	375～1000	±0.0075│t│	333～1200
WREK	E	±1.5℃	-40～+375	±1.5℃	-40～+333
WREK	E	±0.004│t│	375～800	±0.004│t│	333～900
WRFK	J	±1.5℃	-40～+375	±1.5℃	-40～+333
WRFK	J	±0.004│t│	375～750	±0.004│t│	333～750
WRCK	T	±1.5℃	-40～+125	±1℃	-40～+333
WRCK	T	±0.004│t│	125～350	±0.0075│t│	133～350
WRPK	S	±1℃	0～+1100	±2.5℃	0～600
WRPK	S	±[1+0.003(t-1100)]	1100～1600	±0.0025│t│	600～1600

鎧裝熱電偶元件測量端形式

序號	形式	結構	特點	銅用套管的外徑
序號	形式	結構	特點	單支式	雙支式
1	露端型		1、反應速度快 2、適合于測量發動機排氣等氣體的溫度 3、與其它測量結構相比機械強度差	Φ1.0～Φ8.0	Φ3.0～Φ8.0
2	接殼型		1、反應速度快 2、不適合與干擾的場合	Φ2.5～Φ8.0	Φ3.0～Φ8.0
3	絕緣型		1、反應速度比接殼型慢 2、使用壽命長 3、防電干擾	Φ0.5～Φ8.0	Φ3.0～Φ8.0
4	分離式絕緣性		1、可避免雙支之間信號干擾 2、其他特點同絕緣型	－	Φ3.0～Φ8.0

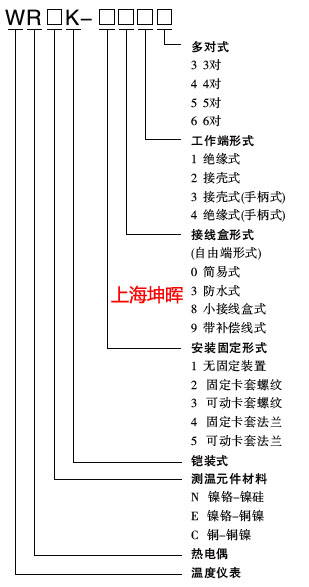

熱電偶選型規格表

熱電偶類別、型號

熱電偶類別	產品型號		分度號	測量范圍	保護管材料	規格（總廠L）
單支鉑銠30-鉑銠6	WRBK-□01 WRBK-□91	絕緣型	B	0~1200℃	GH3039 GH747 鉑銠6	客戶自訂（＜100米）
	WRBK-□02 WRBK-□92	接地型
雙支鉑銠30-鉑銠6	WRBK2-□01 WRBK2-□91	絕緣型
	WRBK2-□02 WRBK2-□92	接地型
單支鉑銠10-鉑	WRS(R)K-□01 WRS(R)K-□91	絕緣型	S（R)	0~1150℃	310S GH3030 INCONEL600	客戶自訂（＜100米）
單支鉑銠13-鉑	WRS(R)K-□02 WRS(R)K-□92	接地型
雙支鉑銠10-鉑	WRS(R)K2-□01 WRS(R)K2-□91	絕緣型
雙支鉑銠13-鉑	WRS(R)K2-□02 WRS(R)K2-□92	接地型
單支鎳鉻硅-鎳硅	WRNK-□01 WRNK-□91	絕緣型	N	0~1050℃	304 321 310S GH3030 INCONEL600	客戶自訂（＜500米）
	WRNK-□02 WRNK-□92	接地型
雙支鎳鉻硅-鎳硅	WRNK2-□01 WRNK2-□91	絕緣型
	WRNK2-□02 WRNK2-□92	接地型
單支鎳鉻-鎳硅	WRKK-□01 WRKK-□91	絕緣型	K	0~800℃ 0~1000℃	304 321 310S GH3030 INCONEL600	客戶自訂（＜500米）
	WRKK-□02 WRKK-□92	接地型
雙支鎳鉻-鎳硅	WRKK2-□01 WRKK2-□91	絕緣型
	WRKK2-□02 WRKK2-□92	接地型
單支鎳鉻-康銅	WRE(J)K-□01 WRE(J)K-□91	絕緣型	E(J)	0~600℃	304 321 316L	客戶自訂（＜500米）
單支鐵-康銅	WRE(J)K-□02 WRE(J)K-□92	接地型
雙支鎳鉻-康銅	WRE(J)K2-□01 WRE(J)K2-□91	絕緣型
雙支鐵-康銅	WRE(J)K2-□02 WRE(J)K2-□92	接地型
單支銅-康銅	WRTK-□01 WRTK-□91	絕緣型	T	0~300℃	304 321 316L	客戶自訂（＜500米）
	WRTK-□02 WRTK-□92	接地型
雙支銅-康銅	WRTK2-□01 WRTK2-□91	絕緣型
	WRTK2-□02 WRTK2-□92	接地型

熱電偶類別	產品型號		分度號	測量范圍	保護管材料	規格（總廠L）
單支鉑銠30-鉑銠6	WRBK-□21 WRBK-□31 WRBK-□41	絕緣型	B	0~1200℃	GH3039 GH747 鉑銠6	客戶自訂（＜100米）
	WRBK-□22 WRBK-□32 WRBK-□42	接地型
雙支鉑銠30-鉑銠6	WRBK2-□21 WRBK2-□31 WRBK2-□41	絕緣型
	WRBK2-□22 WRBK2-□32 WRBK2-□42	接地型
單支鉑銠10-鉑	WRS(R)K-□21 WRS(R)K-□31 WRS(R)K-□41	絕緣型	S（R)	0~1150℃	310S GH3030 INCONEL600	客戶自訂（＜100米）
單支鉑銠13-鉑	WRS(R)K-□22 WRS(R)K-□32 WRS(R)K-□42	接地型
雙支鉑銠10-鉑	WRS(R)K2-□21 WRS(R)K2-□31 WRS(R)K2-□41	絕緣型
雙支鉑銠13-鉑	WRS(R)K2-□22 WRS(R)K2-□32 WRS(R)K2-□42	接地型
單支鎳鉻硅-鎳硅	WRNK-□21 WRNK-□31 WRNK-□41	絕緣型	N	0~1050℃	304 321 310S GH3030 INCONEL600	客戶自訂（＜500米）
	WRNK-□22 WRNK-□32 WRNK-□42	接地型
雙支鎳鉻硅-鎳硅	WRNK2-□21 WRNK2-□31 WRNK2-□41	絕緣型
	WRNK2-□22 WRNK2-□32 WRNK2-□42	接地型
單支鎳鉻-鎳硅	WRKK-□21 WRKK-□31 WRKK-□41	絕緣型	K	0~800℃ 0~1000℃	304 321 310S GH3030 INCONEL600	客戶自訂（＜500米）
	WRKK-□22 WRKK-□32 WRKK-□42	接地型
雙支鎳鉻-鎳硅	WRKK2-□21 WRKK2-□31 WRKK2-□41	絕緣型
	WRKK2-□22 WRKK2-□32 WRKK2-□42	接地型
單支鎳鉻-康銅	WRE(J)K-□21 WRE(J)K-□31 WRE(J)K-□41	絕緣型	E(J)	0~600℃	304 321 316L	客戶自訂（＜500米）
單支鐵-康銅	WRE(J)K-□22 WRE(J)K-□32 WRE(J)K-□42	接地型
雙支鎳鉻-康銅	WRE(J)K2-□21 WRE(J)K2-□31 WRE(J)K2-□41	絕緣型
雙支鐵-康銅	WRE(J)K2-□22 WRE(J)K2-□32 WRE(J)K2-□42	接地型
單支銅-康銅	WRTK-□21 WRTK-□31 WRTK-□41	絕緣型	T	0~300℃	304 321 316L	客戶自訂（＜500米）
	WRTK-□22 WRTK-□32 WRTK-□42	接地型
雙支銅-康銅	WRTK2-□21 WRTK2-□31 WRTK2-□41	絕緣型
	WRTK2-□22 WRTK2-□32 WRTK2-□42	接地型

熱電偶類別	產品型號		分度號	測量范圍	保護管材料	規格（總廠L）
單支鉑銠30-鉑銠6	WRBK-□81 WRBK-□51	絕緣型	B	0~1200℃	GH3039 GH747 鉑銠6 PtRh6	客戶自訂（＜100米）
	WRBK-□82 WRBK-□52	接地型
雙支鉑銠30-鉑銠6	WRBK2-□81 WRBK2-□51	絕緣型
	WRBK2-□82 WRBK2-□52	接地型
單支鉑銠10-鉑	WRS(R)K-□81 WRS(R)K-□51	絕緣型	S（R)	0~1150℃	310S GH3030 INCONEL600	客戶自訂（＜100米）
單支鉑銠13-鉑	WRS(R)K-□82 WRS(R)K-□52	接地型
雙支鉑銠10-鉑	WRS(R)K2-□81 WRS(R)K2-□51	絕緣型
雙支鉑銠13-鉑	WRS(R)K2-□82 WRS(R)K2-□52	接地型
單支鎳鉻硅-鎳硅	WRNK-□81 WRNK-□51	絕緣型	N	0~1050℃	304 321 310S GH3030 INCONEL600	客戶自訂（＜500米）
	WRNK-□82 WRNK-□52	接地型
雙支鎳鉻硅-鎳硅	WRNK2-□81 WRNK2-□51	絕緣型
	WRNK2-□82 WRNK2-□52	接地型
單支鎳鉻-鎳硅	WRKK-□81 WRKK-□51	絕緣型	K	0~800℃ 0~1000℃	304 321 310S GH3030 INCONEL600	客戶自訂（＜500米）
	WRKK-□82 WRKK-□52	接地型
雙支鎳鉻-鎳硅	WRKK2-□81 WRKK2-□51	絕緣型
	WRKK2-□82 WRKK2-□52	接地型
單支鎳鉻-康銅	WRE(J)K-□81 WRE(J)K-□51	絕緣型	E(J)	0~600℃	304 321 316l	客戶自訂（＜500米）
單支鐵-康銅	WRE(J)K-□82 WRE(J)K-□52	接地型
雙支鎳鉻-康銅	WRE(J)K2-□81 WRE(J)K2-□51	絕緣型
雙支鐵-康銅	WRE(J)K2-□82 WRE(J)K2-□52	接地型
單支銅-康銅	WRTK-□81 WRTK-□51	絕緣型	T	0~300℃	304 321 316l	客戶自訂（＜500米）
	WRTK-□82 WRTK-□52	接地型
雙支銅-康銅	WRTK2-□81 WRTK2-□51	絕緣型
	WRTK2-□82 WRTK2-□52	接地型

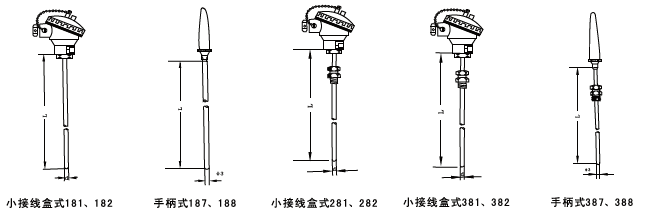

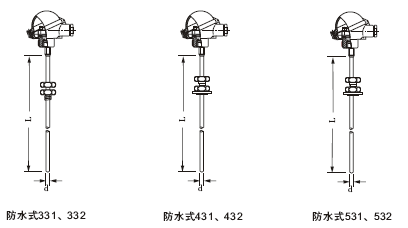

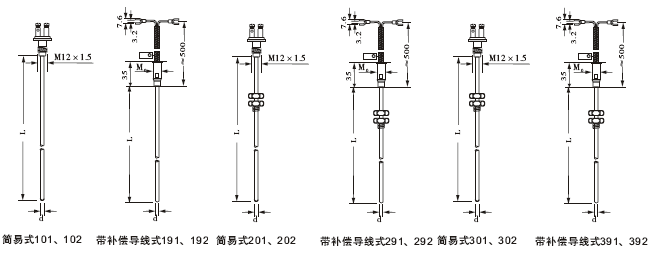

鎧裝熱電偶安裝圖示
