一、概述
　　SWP-T101溫度變送器，將現場各種溫度信號轉換成 4 ～ 20mA( 二線制 ) 電流信號輸出；能溫度變送器直接安裝于熱電偶、熱電阻接線盒內，將熱電偶或熱電阻信號轉化為二線制4-20mA輸出。智能溫度變送器為萬能輸入，用戶可用軟件自由修改變送器量程和進行儀表校驗。
　　SWP-T101溫度變送器，具有多種可選分度號，可廣泛用于石油、化工、冶金等部門的各種液體和氣體溫度測量。
二、主要特點
 　　體積小、精度高、穩定性好
 　　智能化切換各種分度號，且軟件操作簡潔、方便
 　　安裝方式 接線盒安裝
 　　方便組態。界面友好的溫度設定軟件SWP-T101 soft兼容Windows3.1/3.11/95/98/ME
 　　全新概念計算機數字自動調校，獨特全開放用戶設定界面
 　　帶冷端自動補償；采用環氧樹脂澆注工藝，產品防潮、防震
 　　帶有電源極性反接保護電路；線性化輸出二線制4-20mA標準電流信號
三、主要技術參數
　　輸入信號RTD : PT100、PT100、CU50
　　T/C : B、S、K、E、J、T、WRe
　　精 度 ± 0.5%
　　供電電壓 12 ～ 30VDC
　　環境溫度 -40 ～ 85 ℃
　　工作溫度 -40 ～ 85 ℃
　　溫 漂 ≤± 0.25 ℃ /25 ℃
　　阻 抗 ≥ 10M Ω
 　　重 量 50g

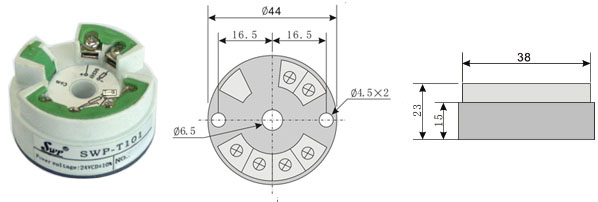

四、變送器外觀尺寸

五、SWP 智能萬用溫度變送器型譜

　　特殊分度號訂貨時請注明

　◇輸入類型

智溫度變送器選型舉例
　　1、熱電偶智能溫度變送器型號：SWP-T101TC03/0-1100
　　　　說明：K分度號輸入，量程為0-1300℃
　　2、鉑電阻智能溫度變送器型號：SWP-T101TR08/0-400
　　　　說明：輸入信號為Pt100,量程為0-400℃
六、SWP-T1O1智能溫度變送器接線圖

★智能溫度變送器輸入信號、量程修改及儀表調校方法
　　1、在PC機上安裝SWP-T101 soft軟件。
　　2、通過編程器連接PC機和智能溫度變送器。
　　3、在PC機上打開SWP-T101 Soft編程菜單，選擇相關參數進行修改。
　　4、保存修改結果。
SWP-T101參數設置軟件使用說明
　　1、數據測試（F7)-------------------------進行儀表數據的實時監測
　　2、數據測試（F8)-------------------------進行儀表二級參數的修改（詳見參數設置表）
　　3、參數設置（F9)-------------------------完成“參數校對”后，使用該功能將所修改參數寫入變送器內存
　　附：參數設置表(表1）

分度號設置表（表2）

注：儀表接線上的COM為通信接口（需要打開接線蓋），要使用本公司配置的專用通信線

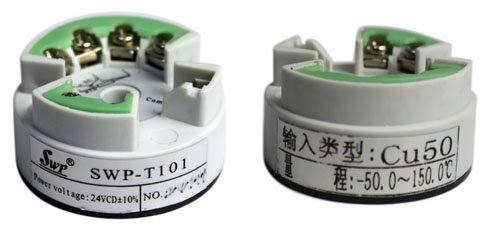

產品實物圖
