金屬屏蔽電力電纜
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
一、產品用途
適用于額定電壓0.6/1kV及以下的電力線路中作輸送電能用。本產品具有較強的抗電磁干擾、抗雷擊及均勻電場，改善供電品質的特性，特別適用具有精密電子裝置的場所，如計算機中心、航空航天監控中心、智能大廈等。
二、執行標準
本產品按Q/HX-15設計制造
三、型號名稱
| 型號 | 產品名稱 | |
| 銅芯 | 鋁 芯 | |
| VV-P YJV-P | VLV-P YJLV-P | 聚氯乙烯(交聯聚乙烯)絕緣金屬屏蔽聚氯乙烯護套電力電纜 |
| VV22-P YJV22-P | VLV22-P YJLV22-P | 聚氯乙烯(交聯聚乙烯)絕緣金屬屏蔽鋼帶鎧裝聚氯乙烯護套電力電纜 |
| VV32-P YJV32-P | VLV32-P YJLV32-P | 聚氯乙烯(交聯聚乙烯)絕緣金屬屏蔽細鋼絲鎧裝聚氯乙烯護套電力電纜 |
| ZR-VV-P ZR-YJV-P | ZR-VLV-P ZR-YJLV-P | 阻燃型聚氯乙烯(交聯聚乙烯)絕緣金屬屏蔽聚氯乙烯護套電力電纜 |
| ZR-VV22-P ZR-YJV22-P | ZR-VLV22-P ZR-YJLV22-P | 阻燃型聚氯乙烯(交聯聚乙烯)絕緣金屬屏蔽鋼帶鎧裝聚氯乙烯護套電力電纜 |
| ZR-VV32-P ZR-YJV32-P | ZR-VLV32-P ZR-YJLV32-P | 阻燃型聚氯乙烯(交聯聚乙烯)絕緣金屬屏蔽細鋼絲鎧裝聚氯乙烯護套電力電纜 |
| NH-VV-P NH-YJV-P | - | 聚氯乙烯(交聯聚乙烯)絕緣金屬屏蔽聚氯乙烯護套耐火電力電纜 |
| NH-VV22-P NH-YJV22-P | - | 聚氯乙烯(交聯聚乙烯)絕緣金屬屏蔽鋼帶鎧裝聚氯乙烯護套耐火電力電纜 |
| NH-VV32-P NH-YJV32-P | - | 聚氯乙烯(交聯聚乙烯)絕緣金屬屏蔽細鋼絲鎧裝聚氯乙烯護套耐火電力電纜 |
型號說明:金屬屏蔽電力電纜只是在設計結構上與交聯聚乙烯絕緣電力電纜和聚氯乙烯絕緣電力電纜有所不同，在型號上以“－P”后綴加以區分，如：VV-P、YJV-P、YJLV22-P等等。
四、規格型號
| 型 號 | 芯 數 | 標 稱 截 面 (mm2) | |
| 銅 芯 | 鋁芯 | ||
| VV-P、YJV-P ZR-VV-P、ZR-YJV-P NH-VV-P、NH-YJV-P | VLV-P、YJLV-P ZR-VLV-P、ZR-YJLV-P | 1 | 4～300 |
| VV-P、YJV-P ZR-VV-P、ZR-YJV-P NH-VV-P、NH-YJV-P | VLV-P、YJLV-P ZR-VLV-P、ZR-YJLV-P | 2 | 4～185 |
| VV22-P ZR-VV22-P、ZR-YJV22-P ZR-VV32-P、ZR-YJV32-P ZR-VV42-P、ZR-YJV42-P | VLV22-P ZR-VLV22-P、ZR-YJLV22-P ZR-VLV32-P、ZR-YJLV32-P ZR-VLV42-P、ZR-YJLV42-P | 2 | 4～185 |
| VV-P、YJV-P ZR-VV-P、ZR-YJV-P NH-VV-P、NH-YJV-P | VLV-P、YJLV-P ZR-VLV-P、ZR-YJLV-P | 3 | 2.5～240 |
| VV22-P ZR-VV22-P、ZR-YJV22-P ZR-VV32-P、ZR-YJV32-P ZR-VV42-P、ZR-YJV42-P | VLV22-P ZR-VLV22-P、ZR-YJLV22-P ZR-VLV32-P、ZR-YJLV32-P ZR-VLV42-P、ZR-YJLV42-P | 3 | 2.5～240 |
| VV-P、YJV-P ZR-VV-P、ZR-YJV-P NH-VV-P、NH-YJV-P | VLV-P、YJLV-P ZR-VLV-P、ZR-YJLV-P | 3+1 | 4～240 |
| VV22-P ZR-VV22-P、ZR-YJV22-P ZR-VV32-P、ZR-YJV32-P ZR-VV42-P、ZR-YJV42-P | VLV22-P ZR-VLV22-P、ZR-YJLV22-P ZR-VLV32-P、ZR-YJLV32-P ZR-VLV42-P、ZR-YJLV42-P | 3+1 | 4～240 |
| VV-P、YJV-P ZR-VV-P、ZR-YJV-P NH-VV-P、NH-YJV-P | VLV-P、YJLV-P ZR-VLV-P、ZR-YJLV-P | 4 | 4～185 |
| VV22-P、ZR-VV22-P ZR-YJV22-P、ZR-VV32-P ZR-YJV32-P、ZR-VV42-P ZR-YJV42-P、NH-VV22-P NH-YJV22-P、NH-VV32-P NH-YJV32-P、NH-VV42-P NH-YJV42-P | VLV22-P ZR-VLV22-P、ZR-YJLV22-P ZR-VLV32-P、ZR-YJLV32-P ZR-VLV42-P、ZR-YJLV42-P | 4 | 4～185 |
五、使用條件
1、線纜導體長期工作溫度應不超過70℃
2、短路時，電纜導體的最高溫度應不超過160℃
3、 敷設時的環境溫度不低于0℃，低于0℃應預先加熱電纜敷設時的最小彎曲半徑
4、單芯電纜不小于電纜外徑的20倍
5、多芯電纜不小于電纜外徑的15 倍
6、敷設時，應將屏蔽層兩端可靠接地，并不使屏蔽層斷裂或松散，否則會降低屏蔽效果
六、主要技術參數
標稱截面 | 20℃時導體直流電阻 | 交流 電壓試驗 | |
銅芯 | 鋁 | ||
2.5 | 7.41 | 12.1 | 3.5KV 5min不擊穿 |
4 | 4.61 | 7.41 | |
6 | 3.08 | 4.61 | |
10 | 1.83 | 3.08 | |
16 | 1.15 | 1.91 | |
25 | 0.727 | 1.20 | |
35 | 0.524 | 0.868 | |
50 | 0.387 | 0.641 | |
70 | 0.268 | 0.443 | |
95 | 0.193 | 0.320 | |
120 | 0.153 | 0.253 | |
150 | 0.124 | 0.206 | |
185 | 0.0991 | 0.164 | |
240 | 0.0754 | 0.125 | |
300 | 0.0601 | 0.100 | |
七、生產范圍
電纜絕緣線芯:1—5芯,標稱截面:1.5—300mm2,單芯截面為:1.5--1000 mm2
八、使用特性
項目 | 性能 |
額定電壓Uo/U | 0.6/1kV |
長期允許工作溫度 | 這些性能與對應的聚氯乙烯絕緣電力電纜或交聯聚乙烯電力電纜一致 |
絕緣性能 | |
短路時最高溫度 | |
阻抗 | 具有較低且均勻的正（逆）序和零序工作阻抗，有利于改善供電品質 |
電抗 | 同心導體比普通四芯電纜在零序工作狀態 下的電抗值抵很多，有利于短路自動保護裝置的靈敏動作，從而保證相關設備的安全運行 |
抗干擾能力 | 具有較強的抗電磁干擾和抗雷擊等性能 |
燃燒性能 | 阻燃電纜能經受GB12666.5（IEC332-3）規定的成束燃燒試驗， |
導體電阻 | 符合GB3956 |
耐壓性能 | 經受5min的3.5kV工頻電壓試驗 |

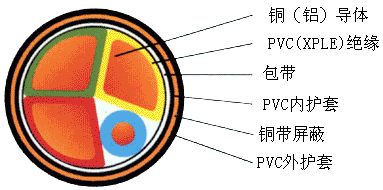

九、產品結構圖
十、交貨長度
1.成圈100M,成盤應大于100M；
2. 短段電纜不小于10M，短段電纜的交貨數量應不超過交貨總長度10%，且每個包裝件應不超過五段；
3. 根據雙方協議允許任何長度的電纜交貨，長度誤差為±0.5%；
4. 用戶對產品有阻燃特性要求,在合同中需另補充協議
