概述

KM7 系列塑料外殼式斷路器 ( 以下簡稱斷路器 )，是本公司采用國際先進設計制造技術研制開發的新型斷路器之一。其額定絕緣電壓為 80OV，(KM7-63 為 500V)，適用于交流 50Hz, 額定工作電壓 690V 及以下，(KM7-63 為 400V)，額定工作電流至 1600A 的電路中作不頻繁轉換及電動機不頻繁啟動之用。斷路器具有過載短路和欠電壓保護裝置，能保護線路和電源設備不受損壞。

斷路器按照其額定極限短路分?jǐn)嗄芰?(Icu) 的高低，分為 C 型 ( 低分?jǐn)嘈?)L 型 ( 標準型 )M 型 ( 較高分?jǐn)嘈?)H 型 ( 高分?jǐn)嘈?) 四類。該斷路器具有體積小分?jǐn)喔唢w弧短 ( 部分規格零飛弧 ) 抗振動等特點，是陸地及船舶使用的理想產品。

型號含義

注 *：四極產品中性極（N 極）的型式分四種

A 型 N 極不安裝過電流脫扣元件，且 N 極始終接通，不與其它三極一起合分；

B 型 N 極不安裝過電流脫元件 . 且 N 極其它三極一起合分；（N 極先分后合）；

C 型 N 極安裝過電流脫扣元件，且 N 極其它三極一起合分：（N 極先分后合）：

D 型 N 極安裝過電流脫捆元件，且 N 極始終接通；不與其它三極一起合分；

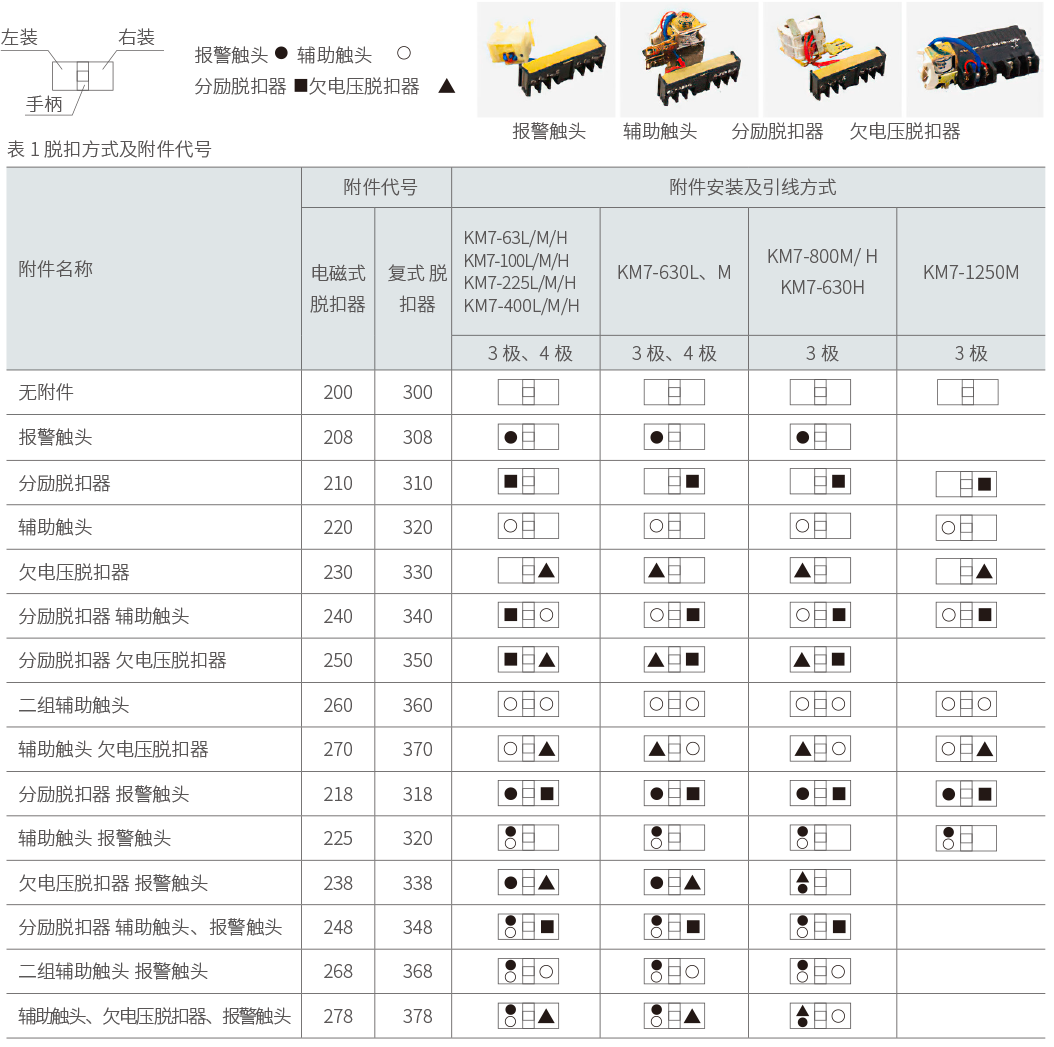

附件

正常工作和安裝條件

●周圍空氣溫度上限為 +40℃。

●周圍空氣溫度下限為 -5℃。

●周圍空氣溫度 24h 的平均值不超過 +35℃。

●海拔：安裝地點的海拔不超過 2000m。

●大氣相對濕度在周圍空氣溫度為 +40C 時不超過 50%：在較低溫度下可以有較高的相對濕度，最濕月的月平均最大相對濕度 為 90%，同時該月的月平均最低溫度為 +25℃ . 并考慮到因溫度變化發生在產品表面上的凝露。

●污染等級：污染等級為 3 級。

●斷路器的額定值（見表 2）

配電用斷路器過電流脫扣器各極同時通電時的反時限斷開動作特性

電動機保護用斷路器過電流脫扣器各極同時通電時的反時限斷開動作特性（見表 4）

配電用斷路器的瞬時動作特性整定為 10ln+20%，電動機保護用斷路器的瞬時動作特性整定為 12In+20%。

外形及安裝尺寸

斷路器的內部的附件和外部附件

●斷路器的內部附件

●欠電壓脫扣器

當電壓下降（甚至緩慢下降）到額定電壓的 70% 和 35% 范圍內，欠電壓脫扣器應可靠使斷路器脫扣；欠電壓脫扣器在電源 電壓低于脫扣器電壓的 35% 時，欠電壓脫扣器應能防止斷路器閉合；電源電壓等于或大于 85% 時，應能保證斷路器閉合。

●特別提醒：裝有欠電壓脫扣器的斷路器，只有在欠電壓通過額定電壓的情況下，斷路器才能正常分合閘。

訂貨須知

用戶在訂貨時，采用訂貨代號進行訂貨。

訂貨代號組成如下：產品型號 + 內部附件代號（分勵及欠壓需注明額定工作電壓）

+ 配電用不寫，電動機保護用加 2+ 電操（P）. 手柄 Z（無時不寫）

+ 內部附件額定電壓代號（無時，用 00 表示）

例如：訂貨 KM7-125L、50A、三極、電動機保護、分勵脫扣器（AC230V）、電動操作機構（AC230V）。數置 10 臺，訂貨代號為 KM7-125LP/33102（AC220V）

KM7 系列塑料外殼式斷路器快選型表
